Introduction
J'ai décidé de choisir ces deux constructeurs pour vous montrer que c'est la même logique qu'importe les constructeurs (bon ok sauf cisco).
On verra donc comment monter du VXLAN entre un routerOS et un fortigate. Malheureusement, je suis obligé de lab sur une version 7.0.XX car Fortinet s'en fiche complétement des labs. A partir de la 7.2, il faut enregistrer la VM sur leur site web et un mail une VM !!!!! Merci merci
Bon allez on s'y met et vous allez voir la ressemblance 😄
Configuration
Je ne vais pas redévelopper la configuration du mikrotik. C'est la même que dans l'épisode précédent avec la VNI 14000 (Calvados >>>>> ALL).
[admin@VTEP1] > export
# 2025-02-13 20:52:04 by RouterOS 7.17
# system id = hcRUGEturyO
#
/interface bridge
add name=Lo0
add name=bridge-vxlan-vni-14000
/interface vxlan
add group=239.0.0.1 interface=ether1 mac-address=5E:C9:EF:09:5F:51 mtu=1450 \
name=vxlan-vni-14000 port=4789 vni=14000 vrf=main vteps-ip-version=ipv4
/port
set 0 name=serial0
/interface bridge port
add bridge=bridge-vxlan-vni-14000 interface=ether2
add bridge=bridge-vxlan-vni-14000 interface=vxlan-vni-14000
/interface vxlan vteps
add interface=vxlan-vni-14000 remote-ip=100.127.0.2
/ip address
add address=100.127.0.1 interface=Lo0 network=100.127.0.1
add address=100.100.100.1/24 interface=ether1 network=100.100.100.0
/ip route
add gateway=100.100.100.2
/system identity
set name=VTEP1
/system note
set show-at-login=no

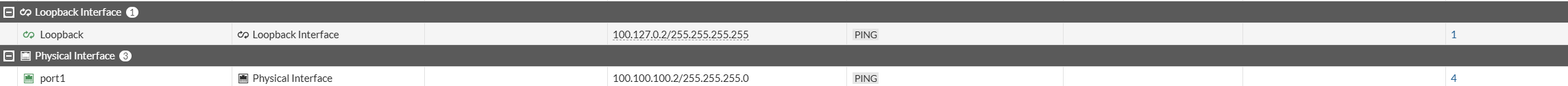

Intéressons nous au fortigate. Tout d'abord, on crée la loopback et l'interface WAN qui vont nous servir à monter le peer VXLAN :

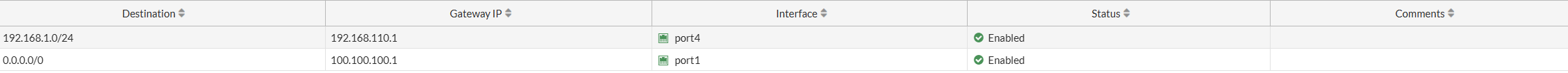

Et la route : (la première c'est mon management)

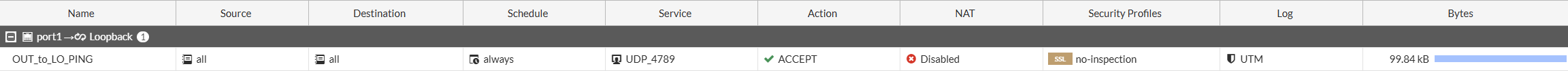

Le Fortigate est un firewall. Par défaut, il deny tous les flux ! Donc il faut autoriser les flux légitimes. En l'occurrence ici, le flux de l'interface WAN vers la Loopback sur le port 4789 en UDP.
Sur mikrotik, on a crée une interface VXLAN ? Allez, faisons la même sur le forti 😄
config system vxlan
edit "vxlan-vni-14000"
set interface "port1"
set vni 14000
set ip-version ipv4-unicast
set dstport 4789
set remote-ip "100.127.0.1"
next
end
Comme sur mikrotik, on précise le port de sortie, la VNI, le port et la remote-ip.
L'interface est maintenant visible en GUI :

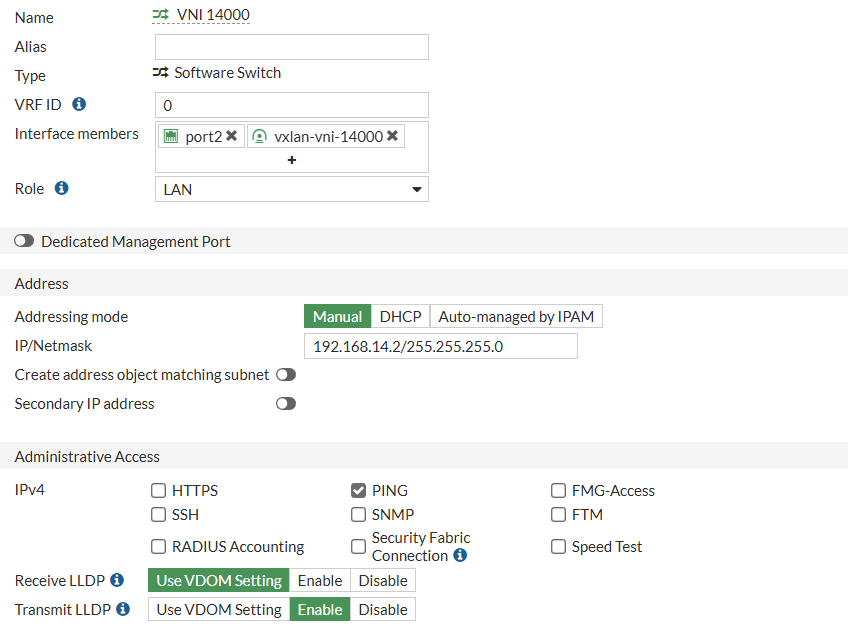

Et pour finir, on créer un bridge (software-switch) où on met l'interface LAN et l'interface VXLAN.
Et chef, y'a quoi d'autres à faire ?
Et bah c'est TOUT ! La configuration est la même que sur routerOS !!!!

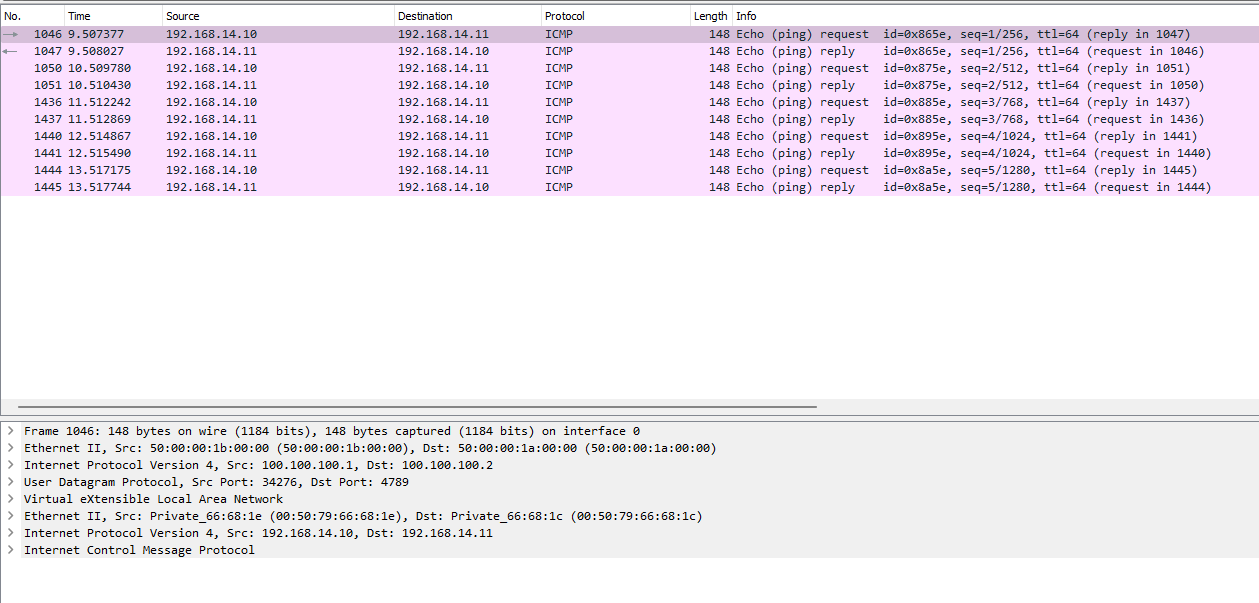

Tests
On fait les mêmes tests que l'autre épisode.
192.168.14.10 = VPC branché sur VTEP1
192.168.14.11 = VPC branché sur FORTIGATE
VPCS> ping 192.168.14.11
84 bytes from 192.168.14.11 icmp_seq=1 ttl=64 time=1.758 ms
84 bytes from 192.168.14.11 icmp_seq=2 ttl=64 time=1.637 ms
84 bytes from 192.168.14.11 icmp_seq=3 ttl=64 time=1.966 ms
84 bytes from 192.168.14.11 icmp_seq=4 ttl=64 time=1.702 ms
84 bytes from 192.168.14.11 icmp_seq=5 ttl=64 time=1.751 ms
Et la MTU ?
VPCS> ping 192.168.14.11 -l 1422 -D
1450 bytes from 192.168.14.11 icmp_seq=1 ttl=64 time=1.582 ms
1450 bytes from 192.168.14.11 icmp_seq=2 ttl=64 time=1.883 ms
1450 bytes from 192.168.14.11 icmp_seq=3 ttl=64 time=1.619 ms
1450 bytes from 192.168.14.11 icmp_seq=4 ttl=64 time=1.702 ms
1450 bytes from 192.168.14.11 icmp_seq=5 ttl=64 time=1.584 ms
VPCS> ping 192.168.14.11 -l 1423 -D
192.168.14.11 icmp_seq=1 timeout
192.168.14.11 icmp_seq=2 timeout
192.168.14.11 icmp_seq=3 timeout
192.168.14.11 icmp_seq=4 timeout
192.168.14.11 icmp_seq=5 timeout
1450 😄
Conclusion
Je pense que vous avez remarqué mais c'est la MÊME logique sur RouterOS que sur FortiOS.
Un admin réseau doit, avant tout, comprendre un protocole, un réseau plutôt qu'un constructeur. Le principe reste le même : du L2 over L3.
Le trafic n'est toujours pas chiffré et c'est toujours logique 😄. Peut-être que je ferai un épisode de plus pour monter un IPsec entre les deux VTEPs ! Mais bon, si vous avez compris, pas besoin je pense 😊
Deux épisodes courts mais c'est toujours intéressant de voir des utilisations des protocoles "backbone" dans un cadre client. Ainsi, si on imagine que les VMs du client sont dans une zone hosting derrière le fortigate, il sera alors plus simple de les migrer si on monte un tunnel VXLAN plutôt que de la réplication !
Je termine sur un mot de fin : Pensez aux équipes techniques de production et du support avant de vendre de la merde svp. Le RUN est plus rentable que le BUILD ^^
